Nima uchun mahkamlagichlarga apparatdan ko'ra ko'proq muhandislik kerak

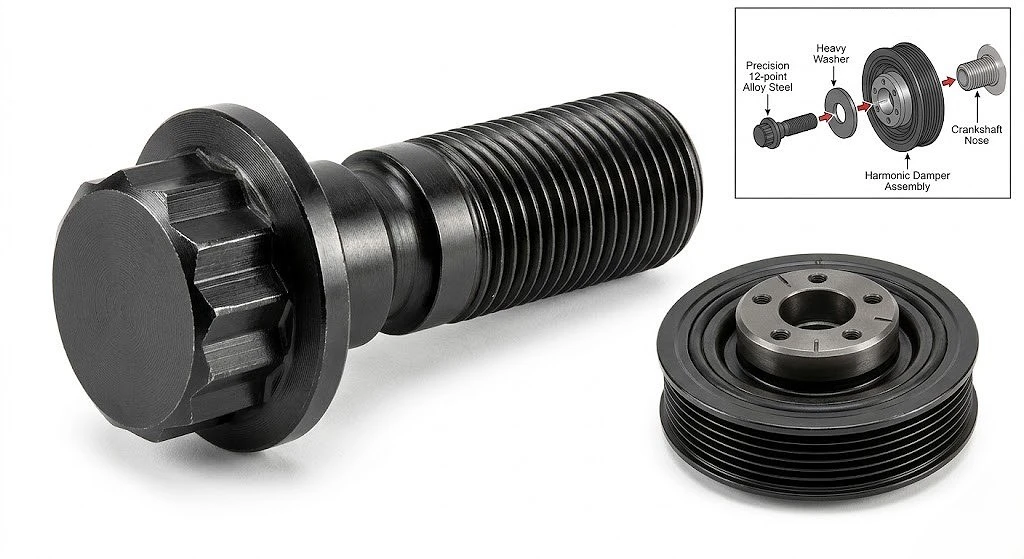

Krank mili burunlari bilan aloqa yuklari noyobdir va standart murvatlar bilan ishlov berilmaydi. Garmonik amortizator interferensiya-krank mili buruniga o'rnatilgan vamahkamlash murvatibarcha ish sharoitlarida shovqinni ushlab turish uchun eksenel siqish kuchini ta'minlaydi. Har bir dvigatelning yonishi krank mili burilish pulsini yuboradi. Bu impulslar amortizatorning inertsiya halqasi orqali kalit va murvat interfeysida kesish kuchlariga aylanadi. Aksessuar qo'zg'aysan kamari doimiy ravishda damper burunini lateral ravishda yuklaydi.
Eksenel qisqich, burilish kesish va kamar kuchlanishining egilishi, mahkamlagichni oddiy apparat bardosh bera olmaydigan kuchlanish chorrahasiga qo'yadi. Standart{1}}torkalangan M14 murvati bu birlashgan yuk ostida cho'ziladi, bo'shashadi va orqaga chiqadi. Nozik krank mili murvatlari ostidan kesilgan tirgaklar, yuqori{4}}tortishishli materiallar navlari va damperni millionlab yonish davrlarida o'rnatish uchun-boshqariladigan cho'zilgan mahkamlash usullari mavjud.
Elastik chegaraning-momentini-tortish nazariyalari
Zamonaviy krank mili murvatlari elastik mintaqa-momentiga qarshi-bog'lanish momenti (TTY) ga-dir. Oddiy murvatda moment yukning o'zgarishi uchun katta elastik diapazonni qoldirib, materialning chiqish nuqtasi ostida qisqich kuchini hosil qiladi. TTY mahkamlagichlari plastik deformatsiya hududiga oqish nuqtasidan tashqariga tortilgandan so'ng, murvat doimiy ravishda uzaytiriladi va ozgina chegara qolgan holda maksimal qisqich kuchini ushlab turadi.
Afzallik: TTY mahkamlagichlari 15-20% qattiqroq tishlaydioddiy murvatlarbir xil diametrli, bu yuqori aylanish tezligida damper mikro-harakatini bartaraf qiladi. Afsuski, plastik buzilish murvatni qayta ishlatishni oldini oladi. Torklangan va olib tashlangan TTY mahkamlagichidagi doimiy o'rnatish qisqich profilini buzadi va oldindan yuklanish yoki sinish sodir bo'lmasa, qayta o'rnatish xavfli bo'ladi.
KEY-CNC. Krank mili murvatlarini elastik-mintaqa va TTYga buyurtma qiling. TTY uchun dastaning kichikroq diametrli qismi aniq shaklga ega bo'lib, plastik deformatsiya ip ildizidan uzoqda joylashgan pastki kesilgan zonada lokalizatsiya qilinadi. Ra < 0,4 mkm, pastki kesilgan va to'liq diametrli dastani o'rtasidagi o'tish radiusini tekislash tsiklik yuklash paytida charchoq yoriqlariga olib kelishi mumkin bo'lgan stress kontsentratsiyasi joylarini olib tashlaydi.
Sinish va charchoq hayoti
Krank mili amortizatori interfeysi mahkamlagichining charchoq ishdan chiqishini oldindan aytish mumkin. Yoriqlar ipning ildizida, maksimal kuchlanish kontsentratsiyasi nuqtasida boshlanadi va tsiklik kuchlanish yuki ostida kichik diametr bo'ylab tarqaladi. Qolgan kesma qisqich yukini ko'tarolmaguncha, yoriq jimgina kengayadi-, bu vaqtda murvat sinadi va damper krank mili burunidan ajralib chiqadi.
Ushbu nosozlik rejimi uchta muhandislik echimiga ega:
Pastki kesilgan geometriya ipning diametrini oldindan belgilangan uzunlik uchun ipning kichik diametridan pastga tushirish orqali elastik cho'zilishni ip ildizidan dastani tanasiga yo'naltiradi. Eng yuqori kuchlanish sinish boshlangan joydan uzoqlashtiriladi.
Issiqlik bilan ishlov berishdan so'ng iplarni siljitish ildiz yuzasini qattiqlashtiradi va siqilish qoldiq stressini keltirib chiqaradi, bu esa cho'zilgan charchoq yoriqlari paydo bo'lishidan oldin bartaraf etilishi kerak. Xuddi shu material darajasida o'ralgan iplar kesilgan iplarga qaraganda 20-30% yuqori charchoq kuchiga ega.
Yuzaki ishlov berishboshqaruv: dastagidagi ishlov berish belgilarini mikro-keshk vazifasini bajaradi. KEY-CNC amortizator tirgaklarini Ra 0,8 mkm dan kam yoki unga teng darajada jilolaydi va charchoq yoriqlariga olib keladigan sirt nuqsonlarini kamaytiradi.
Koordinata o'lchash mashinalari (CMM) va sirt pürüzlülüğü testerlari yordamida o'lchovli tekshiruv ushbu chora-tadbirlarni tasdiqlaydi va ISO 9001: 2015 sifat menejmenti xom ashyo zaxirasidan yakuniy komponentga qadar ko'p kuzatilishini ta'minlaydi.
Dvigatel-Ko'rfaz muhiti uchun materiallar va qoplama strategiyalari
Damper mahkamlagichlari yog 'bug'lari, sovutish suvi tumanlari, yo'l tuzi va issiqlik aylanishi bilan to'yingan muhitda noldan past sovuqdan 150 daraja ish haroratigacha- ishlaydi. Materialni tanlash kuchlanish kuchini, korroziyaga chidamliligini va krank mili burun materiali bilan mosligini muvozanatlashi kerak.
|
Material darajasi |
Mustahkamlik chegarasi |
Asosiy xususiyatlar va qo'llanilishi |
|
12.9 Qotishma po'lat |
1220 MPa |
Krank mili murvatlari uchun eng keng tarqalgan spetsifikatsiya. Yog '-söndürülür va qattiqlashadi. Fosfat yoki rux{3}}nikel qoplamasi korroziyadan himoya qiladi. Ko'cha va o'rtacha ishlash. |
|
17-4PH zanglamaydigan |
1,000+ MPa |
Yog'ingarchilik-dengiz va qirg'oqbo'yi ilovalari uchun qotib qoladigan zanglamaydigan. O'ziga xos korroziyaga chidamlilik - qoplamani talab qilmaydi. Yog 'tizimidagi qoplamali ifloslanishni yo'q qiladi. |
|
Inconel 718 |
1,300+ MPa |
Nikel{0}}xromli super qotishma ekstremal vazifa-va motorsport uchun. 650 gradusda 80% valentlik kuchini saqlaydi. Og'irlikka qarshi xususiyatlar minglab issiqlik davrlaridan keyin tutilishning oldini oladi. |
KEY-CNC mashinalari tegirmon{1}}sertifikatlangan zaxiraga ega barcha uchta material turkumidagi amortizatorlarni mahkamlaydi va mijozning talabiga binoan rux-nikel qoplama, qora oksid yoki fosfat qoplamalarini qo'llaydi. Materialning kuzatilishi har bir partiyani xom bar zaxirasidan tayyor, tekshirilgan komponentgacha kuzatib boradi.
